Brocas de arrastre para perforación de pozos de agua de 5 7 8.5 9 10 11 12 13 pulgadas
Broca de arrastre escalonada
En la perforación geológica y la construcción de pozos de agua, el término "arrastre" se utiliza comúnmente para describir un método de corte de las brocas PDC (compuesto de diamante policristalino), que implica "raspar" o "cizallar" rocas, en lugar del impacto y trituración tradicionales.
Características técnicas:
Mecanismo de corte: se basa en los dientes PDC del cuerpo de la broca, incrustados en la formación bajo la acción de la presión de perforación, y generan fuerza de cizallamiento a través de la rotación para romper la roca. Este método de acción es similar al corte por "arrastre", y por lo tanto a veces se le denomina brocas de arrastre o de raspado.
Forma estructural: comúnmente con 3 o más estructuras de alas, diseño de canal de flujo optimizado para facilitar el transporte de escombros de roca y el enfriamiento de la broca.
Escenarios de aplicación: Ampliamente utilizado para perforación rápida en formaciones blandas a medio duras, como pozos de agua poco profundos, pozos geotérmicos y algunas perforaciones de petróleo y gas. Sus ventajas son alta velocidad de perforación mecánica, larga vida útil y operación suave.
| Tamaño |
Tipo de rosca |
Peso (lbs.) |
| 3 7/8" - 4 3/4" |
2 3/8" REG Rosca |
6 |
| 4 7/8" - 5 1/8" |
2 3/8" REG Rosca |
7 |
| 5 1/4" - 5 1/2" |
2 3/8" REG Rosca |
8 |
| 4 5/8" - 5" |
2 7/8" REG Rosca |
10 |
| 5 1/8" - 5 1/2" |
2 7/8" REG Rosca |
11 |
| 5 5/8" - 6 1/4" |
3 1/2" REG Rosca |
18 |
| 6 1/2" - 6 3/4" |
3 1/2" REG Rosca |
19 |
| 7" - 7 1/2" |
3 1/2" REG Rosca |
21 |
| 7 5/8" - 8"-12 1/4 |
3 1/2" REG Rosca 4 1/2 6 5/8 |
23 |

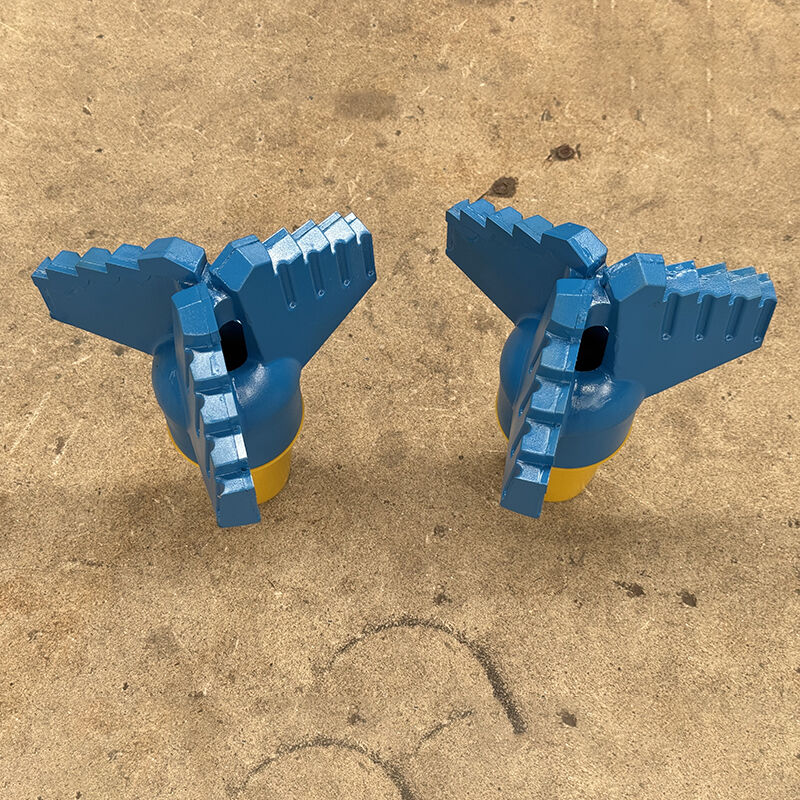

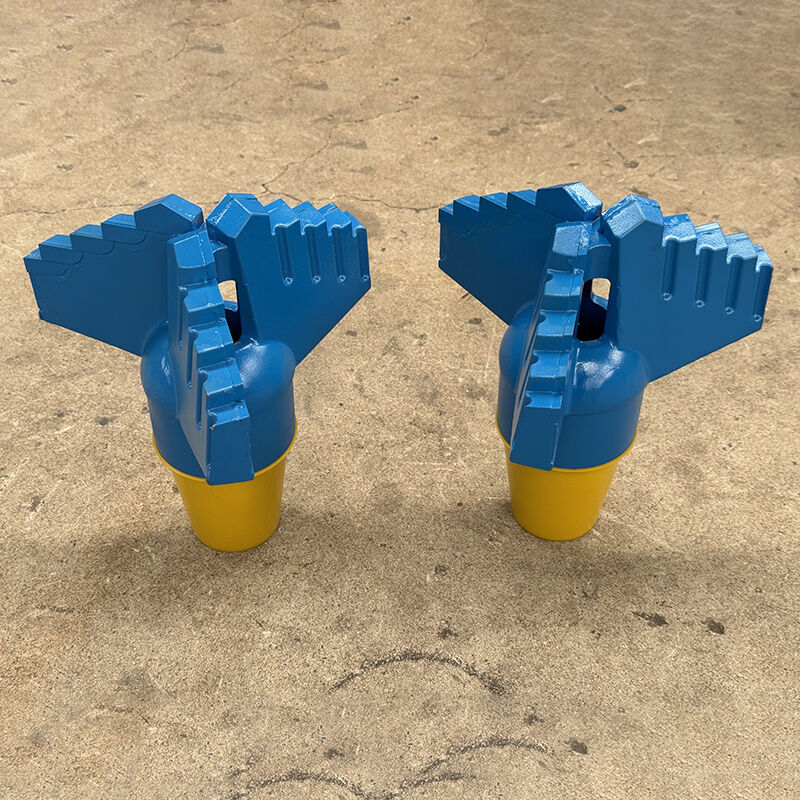

Brocas de arrastre escalonadas de 3 alas
Las brocas de arrastre escalonadas de 3 alas son una construcción de una sola pieza de acero aleado fundido con puntas de corte de carburo de tungsteno y lados de calibre para garantizar una mayor vida útil. Tienen 3 alas y 3 orificios de lavado. En comparación con las de 4 alas, las brocas de arrastre escalonadas de 3 alas tienden a perforar más rápido y agresivamente, aunque tienen una vida útil más corta y son menos duraderas. Las brocas de arrastre escalonadas de 3 alas producirán una fuerza de corte mayor que las brocas de arrastre de estilo chevron. La velocidad de la mesa rotatoria de las brocas de arrastre escalonadas debe estar entre 60 y 80 rpm con un peso ligero sobre la broca (WOB).
Las brocas de arrastre escalonadas de 3 alas son herramientas económicas cuando se perforan formaciones geológicas más blandas y profundidades menores, están diseñadas principalmente para formaciones blandas a medias, como arcilla, limo, sedimento, la mayoría de los suelos blandos a medios que tienen algo de humedad, etc. Y también se recomiendan las brocas de arrastre escalonadas para perforar en minería, exploración, ambiental, pozos de agua, intercambio geotérmico, etc.
| Brocas de arrastre escalonadas de 3 alas |
| Diámetro |
Rosca |
| 2 a 17 1/2 pulgadas |
50.8 a 444.5 mm |
Opcional |
Nota: El diámetro y la rosca que se muestran arriba son tamaños habituales, hay otros tamaños disponibles bajo pedido.
Tamaño de rosca: 2 3/8'' REG, 2 7/8'' REG, 3 1/2'' REG, 4 1/2'' REG, 6 5/8'' REG, 2'' API IF, 2 3/8'' IF, 2 7/8'' IF, Barra A, Barra N, AW, BW, NW, AWJ, BWJ, NWJ.
Características de las brocas de arrastre Sinodrills:
1, Un cuerpo de acero aleado 4140, sólido, de una sola pieza y tratado térmicamente para mayor resistencia y durabilidad de la broca;
2, Mecanizado con rosca CNC para una instalación y uso adecuados;
3, Las forjas se fresan para asentar mejor los insertos de carburo.
4, Los insertos de carburo de tungsteno seleccionados de 5.5 mm de espesor son estándar.
5, El alivio se rectifica a mano detrás de los insertos de carburo para un máximo rendimiento.
Perfil de la empresa
Crossing Bit, un fabricante líder de brocas PDC y brocas tricónicas en el norte de China, ha exportado sus brocas de alta calidad a más de 30 países, demostrando su fuerte influencia en el mercado y su excepcional fortaleza de producto.
Crossing Drilling Tools no solo ha establecido una reputación estelar en las industrias de perforación, construcción, HDD (perforación direccional horizontal), exploración, pozos de agua, geotérmica, minería y petróleo y gas, sino que también ha obtenido un amplio reconocimiento de los clientes por su excepcional confiabilidad y calidad de producto. Estamos comprometidos a desarrollar y producir una gama de herramientas de alta calidad, que incluyen brocas tricónicas, brocas PDC, cortadores tricónicos (rodillos simples), escariadores PDC, brocas de arrastre y abridores de orificios HDD, para satisfacer las diversas necesidades de nuestros clientes.
Nuestras brocas PDC meticulosamente diseñadas están específicamente optimizadas para la perforación direccional. Con una estabilidad, durabilidad y amigabilidad "direccional" excepcionales, son capaces de mantener con precisión la posición de la broca en zonas de pago estrechas y complejas, asegurando operaciones de perforación fluidas.
Esta tecnología única de broca direccionable, combinada con una alta ROP (tasa de penetración), diferencia a Crossing Bit de la competencia y la establece como líder en la industria.
