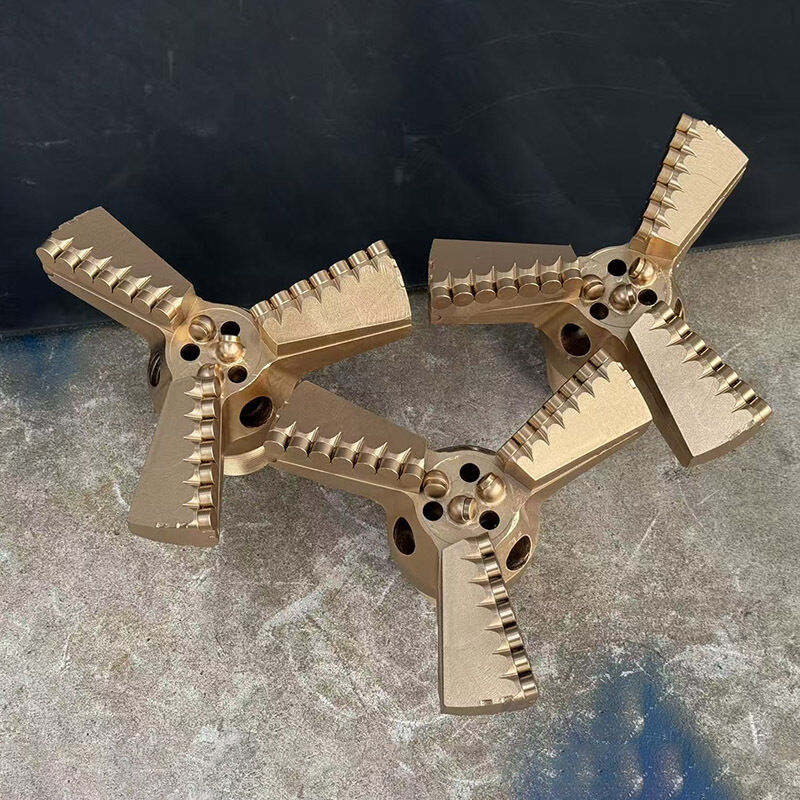

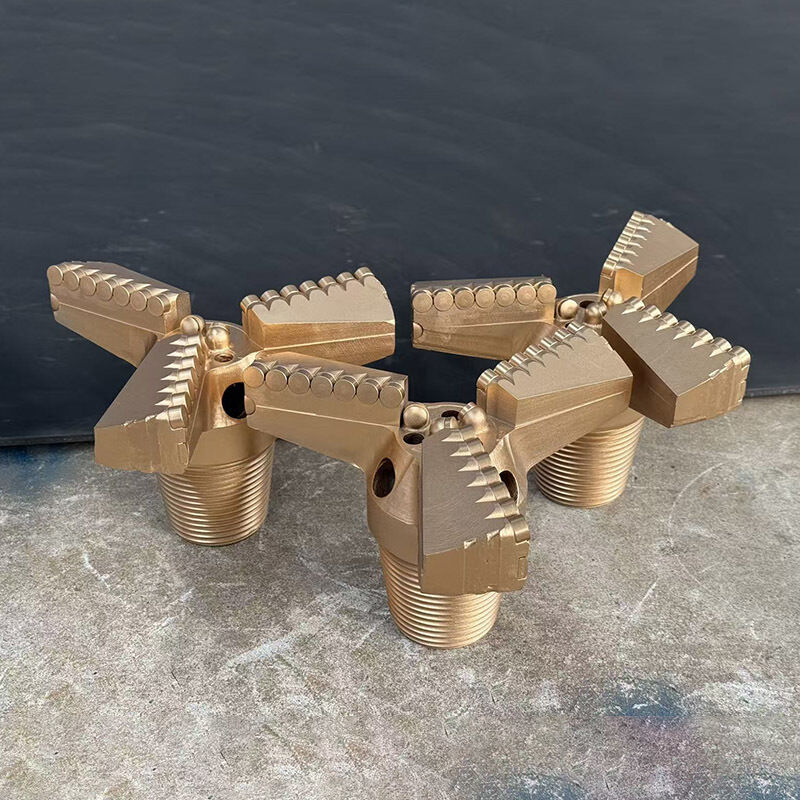

Broca de diamante PDC de 9 7/8” y 3 palas, broca de arrastre PDC para perforación de pozos

Broca de diamante PDC de 9 7/8" y 3 palas, broca de arrastre PDC para perforación de pozos

Broca de arrastre escalonada

Tomando como ejemplo la máquina de perforación de tracción, su estructura típica incluye:

Sistema de potencia y transmisión: El eje de salida de potencia del tractor acciona la caja de cambios a través de una junta universal, ajustando la velocidad al valor requerido de la bomba de aceite hidráulico. ‌

Sistema hidráulico: Incluye bomba de aceite hidráulico, motor, válvula direccional, válvula reguladora de velocidad, etc., para lograr un control independiente y estable de la rotación y la velocidad de avance de la broca, y tiene función de protección contra sobrecargas. ‌

Dispositivo de perforación: Compuesto por broca, polea y guía. Una broca típicamente consta de una punta de broca, palas, palas helicoidales y un husillo. Es impulsada a rotar por un motor hidráulico, mientras que otro motor controla su elevación y avance a través de una transmisión por cadena. ‌

El proceso de trabajo incluye dos partes: corte de tierra y elevación de tierra. Cuando la broca gira y avanza hacia abajo, las palas helicoidales transportan la tierra hacia arriba a lo largo de una trayectoria específica. Para garantizar la continuidad de la operación, la velocidad de la broca necesita ser superior al valor crítico calculado teóricamente. El movimiento de la tierra en la superficie de la broca se puede dividir en tres zonas para lograr una función efectiva de elevación de tierra. ‌‌

Brocas de arrastre escalonadas de 3 palas

Las brocas de arrastre escalonadas de 3 palas son de construcción de una sola pieza de acero aleado fundido con puntas de corte de carburo de tungsteno y lados de calibre para garantizar una mayor vida útil. Tienen 3 palas y 3 orificios de lavado. En comparación con las de 4 palas, las brocas de arrastre escalonadas de 3 palas tienden a perforar más rápido y de forma agresiva, pero duran menos y son menos duraderas. Las brocas de arrastre escalonadas de 3 palas producirán una mayor fuerza de corte que las brocas de arrastre de estilo chevron. La velocidad de la mesa rotatoria de las brocas de arrastre escalonadas debe estar entre 60 y 80 rpm con poco peso sobre la broca (WOB).

Las brocas de arrastre escalonadas de 3 palas son herramientas económicas cuando se perforan formaciones geológicas más blandas y profundidades menores, están diseñadas principalmente para formaciones blandas a medias, como arcilla, limo, lodo, la mayoría de suelos blandos a medios que tienen algo de humedad, etc. Y también se recomiendan las brocas de arrastre escalonadas para perforar en minería, exploración, ambiental, pozos de agua, intercambio geotérmico, etc.

Nota: El diámetro y la rosca que se muestran arriba son tamaños habituales, hay otros tamaños disponibles bajo pedido.

Tamaño de rosca: 2 3/8'' Reg, 2 7/8'' Reg, 3 1/2'' Reg, 4 1/2'' Reg, 6 5/8'' Reg, 2'' API IF, 2 3/8'' IF, 2 7/8'' IF, A Rod, N Rod, AW, BW, NW, AWJ, BWJ, NWJ.

Características de las brocas de arrastre Sinodrills:

1, Un cuerpo de acero aleado 4140, sólido de una sola pieza y tratado térmicamente, para mayor resistencia y durabilidad de la broca;

2, Mecanizado de roscas CNC para una instalación y uso adecuados;

3, Las forjas se fresan para asentar mejor los insertos de carburo.

4, Los insertos de carburo de tungsteno seleccionados de 5.5 mm de espesor son estándar.

5, El alivio se rectifica a mano detrás de los insertos de carburo para un máximo rendimiento.
